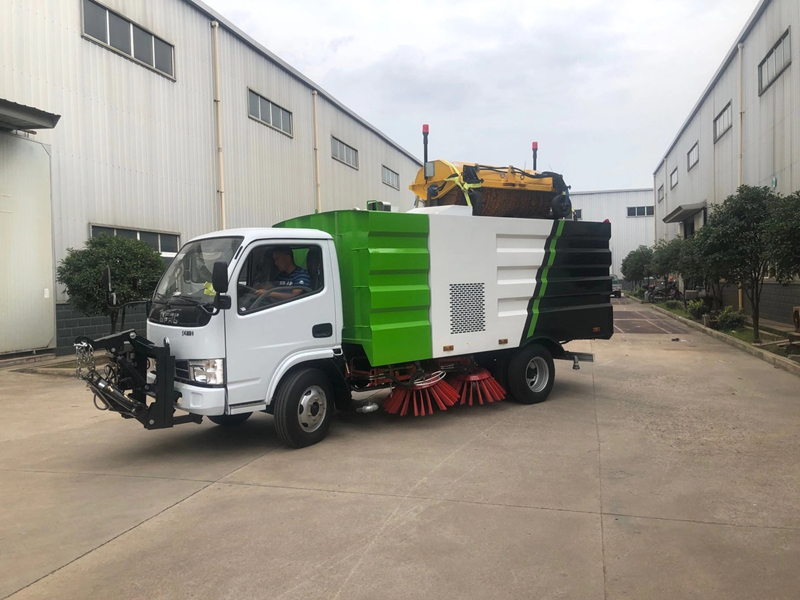

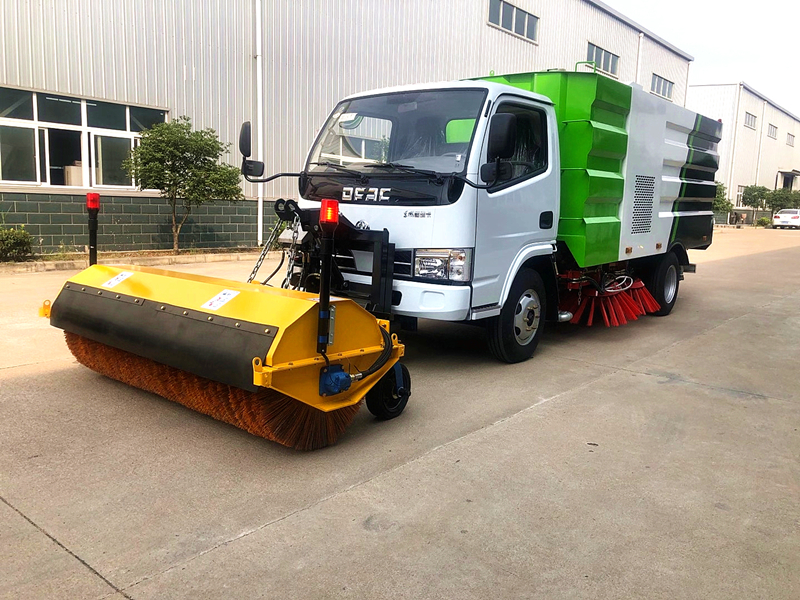

該掃路車采用東風多利卡（軸距3308）國VI二類底盤改裝，加裝副發動機、風機、 清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成（可加裝前沖后灑）。

【整車技術參數】
產品**		華通牌	公告批次		330
產品名稱		掃路車	產品型號		HCQ5075TSLEQ6
總質量(Kg)		7360	罐體容積(m3)
額定載質量(Kg)		1980	外形尺寸		6190×1990×2590
整備質量(Kg)		5250	貨廂尺寸		××
額定載客(人)			準拖掛車總質量(Kg)
駕駛室準乘人數(人)		2	鞍座**大載質量(Kg)
接近角/離去角(°)		27.7/13	前懸/后懸		1055/1827
軸荷(Kg)		2640/4720	**高車速(Km/h)		110
備注		隨底盤選裝駕駛室。該車用于清除/收集路面垃圾等污物；專用裝置為箱體和清掃裝置總成；ABS型號/廠家：ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司。側防護由專用裝置替代，后下部防護裝置所用材質為Q235，螺栓連接,后防護截面尺寸(寬×高)(mm) ：50×120，后防護離地高度:430mm。
【底盤技術參數】
底盤型號	EQ1075SJ3CDF			底盤名稱	載貨汽車底盤
**名稱	東風牌			生產企業	東風汽車股份有限公司
軸數	2			輪胎數	6
軸距	2700,2950,3308
輪胎規格	7.00R16
鋼板彈簧片數	6/6+5,3/3+3			前輪距	1369,1400,1434
燃料種類	柴油			后輪距	1498,1516,1586,1670
排放依據標準	GB3847-2005,GB17681-2018國Ⅵ
【發動機參數】
發動機型號	發動機生產企業			排量	功率(Kw)
D20TCIF1 YCY24140-60 CY4BK461 Q23-115E60	昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司			1999 2360 3707 2300	93 103 95 85

	掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備，可廣泛適用于城市街道，市政廣場以及機場道面、城市住宅區、公園等道路清掃作業。掃路車不但可以清掃垃圾，而且還可以對道路上的空氣介質進行除塵凈化，保證了道路的干凈整齊，防止塵土飛揚，維持了路面的良好工作狀況，減少和預防了**事故的發生以及進一步延長了路面的使用壽命，既能省時省力又能高效。 水箱容積1.5立方，垃圾箱容積4立方。

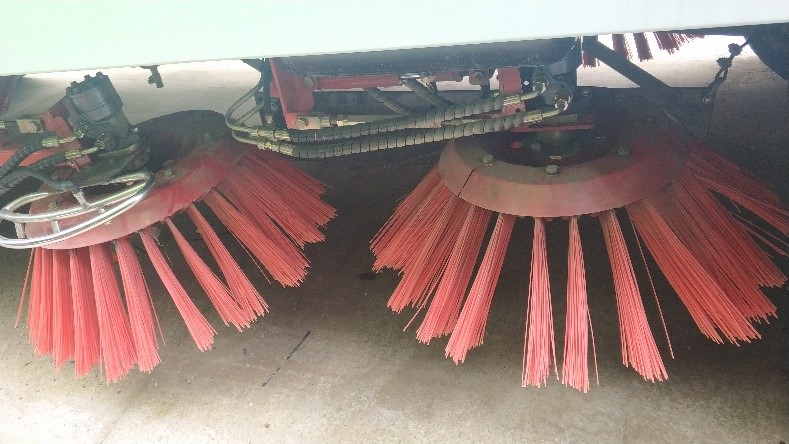

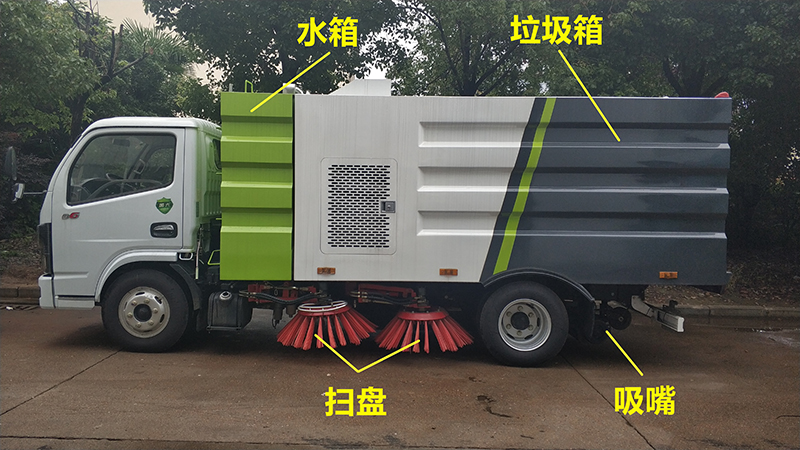

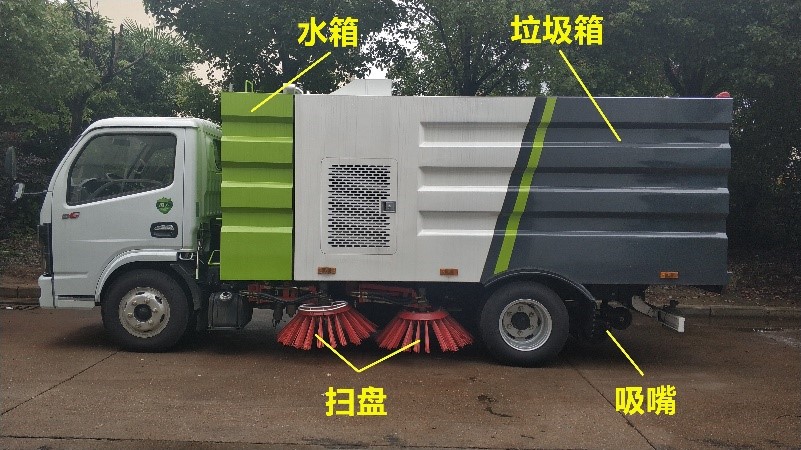

	掃路車采用“中置四立掃+后置吸盤”的布置結構，掃刷是用來清掃地面的垃圾及污垢，作業時掃刷由外向內把垃圾集中掃到車輛底部，再通過吸嘴把垃圾吸入到垃圾箱內。

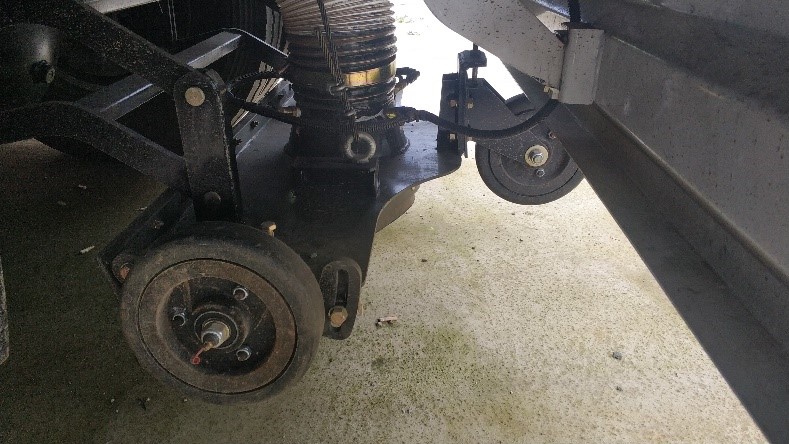

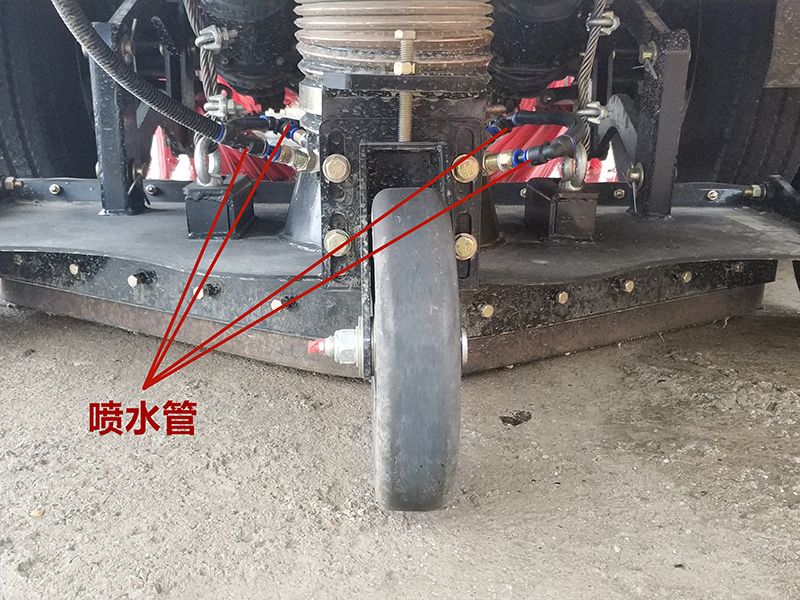

	后置吸嘴，3個高度可調的吸嘴輪，能保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。吸嘴上方設有噴水管、起到二次降塵的作用。

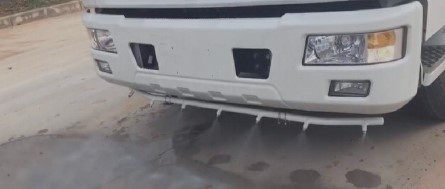

	車輛可加裝前、后噴霧，在節約水的同時消除二次污染及美化路面的效果。

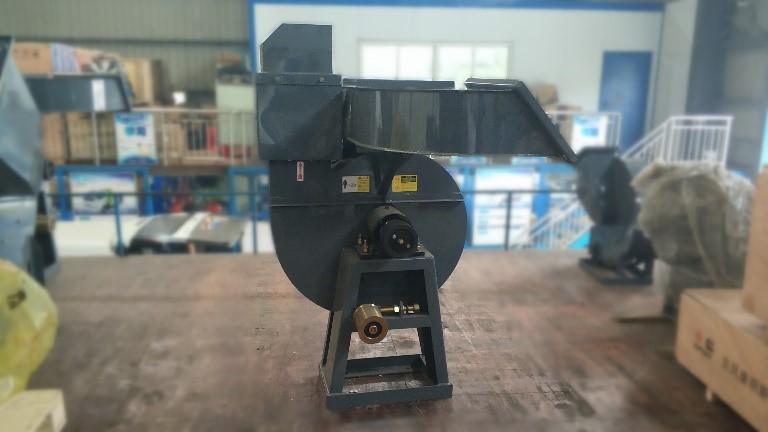

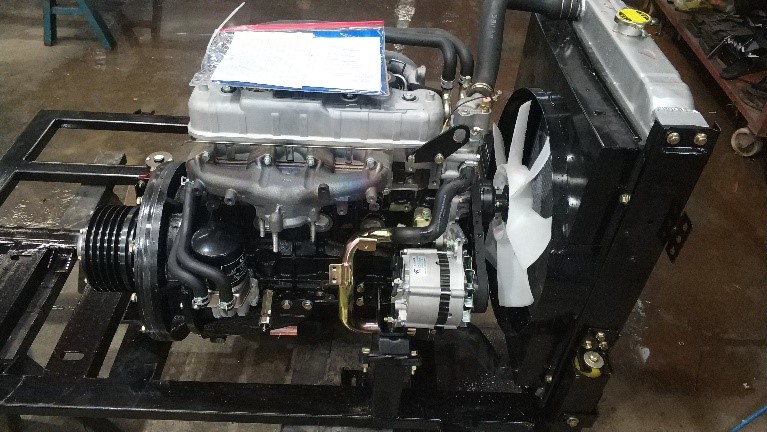

	江鈴副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。
	副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。

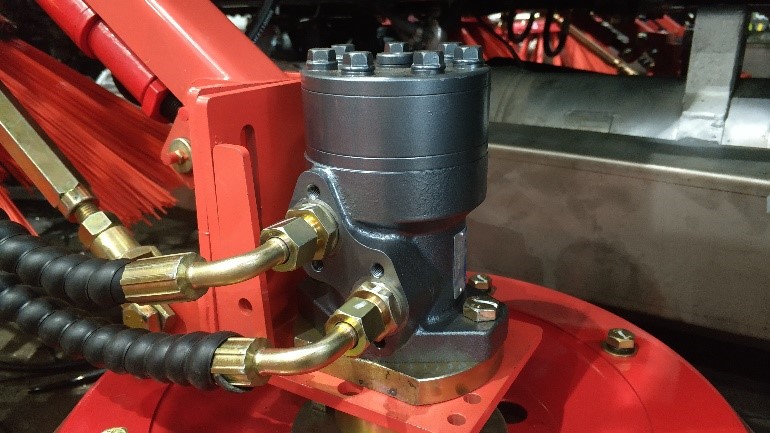

	擺線馬達采用三洋馬達， 能帶動掃刷高速旋轉，性能穩定，使用壽命長，故障率低。

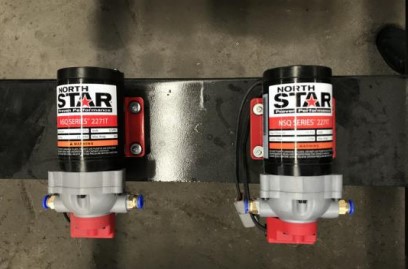

	北極星電磁水泵，12V/24V，**掃刷上 方的噴水支架，有效對掃盤掃刷產生的二 次揚塵進行降塵保濕。

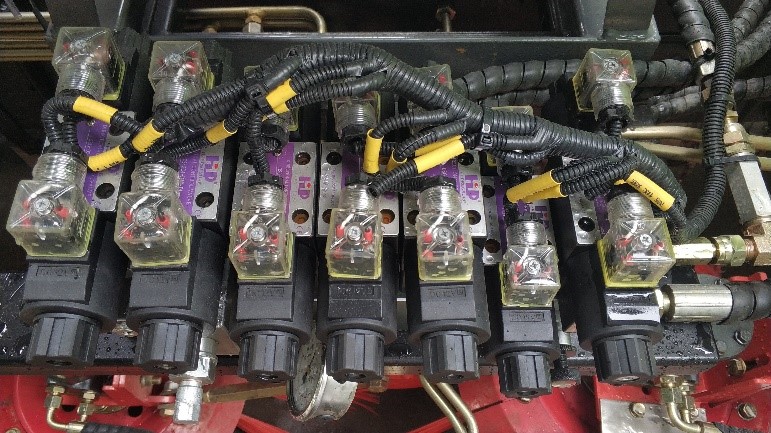

	海普瑞斯電磁液壓閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內。

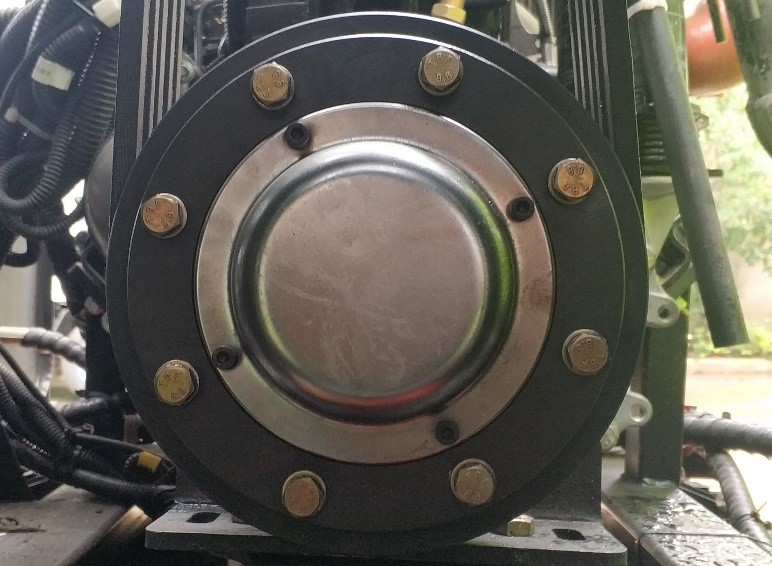

	自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

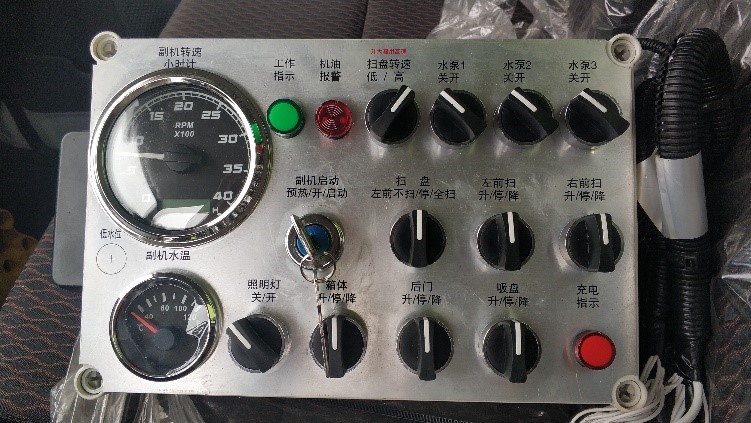

	**開關采用德國西門子電控開關，集成疊加設計，駕駛室電液集中**，方便操作。

整車	車型	掃路車
	整車型號	HCQ5075TSLEQ6
	外形尺寸	6190×1990×2590
	前懸/后懸	1055/1827
	接近角/離去角（°）	27.7/13
	總質量	7360
	整備質量	5250
	軸荷（前軸/中后軸）（kg）	2640/4720
底盤	品牌	東風
	型號	EQ1075SJ3CDF
	駕駛室	多利卡
	軸距	3308
	輪胎	7.00R16
上裝	副發動機	江鈴64kw
	水箱/垃圾箱容積（m3）	1.5/4
	清掃寬度	2.8
	作業速度（km/h）	5-20
	清掃效率	98%
	作業能力（㎡/h）	56000
	垃圾箱**大舉升角度/時間（°/s）	45/30
